Kit de regulador de voltaje de fuente de alimentación

Descripción

Atención:

Este producto es traído para usted por shownpy, en modalidad de importación desde estados unidos, con un tiempo aproximado de entrega de 15 días.

Información del producto

Kit de regulador de voltaje de fuente de alimentación lm317, kit electrónico de bricolaje, juego de 110 V a CC 1.2512 V, entrenamiento de soldadura de voltímetro

: fuente de alimentación regulada ajustable, kit de bricolaje, voltaje de entrada de 110 V, salida de voltaje ajustable de 1,25 V12 V. Adecuado para entusiastas de la electrónica electrónica de bricolaje para aprender, práctica de soldadura. Y se puede utilizar para fuente de alimentación electrónica de circuito pequeño.
Función del producto: corriente de salida: 200 mA, adecuado para fuente de alimentación de circuito pequeño, una salida de generador de señal ajustable, conveniente para proporcionar señales de pulso al circuito experimental, bolígrafo lógico para probar el nivel lógico y un zumbador para probar si el circuito está alimentado y señales de baja frecuencia.
Habilidades de soldadura: 1. Solda primero componentes pequeños como resistencias y condensadores. 2. Soldar LM317 al radiador. 3. Voltímetro de soldadura: 4. Transformador de soldadura5. Fija el transformador y PCB con tornillos. carpeta. Herramientas necesarias: hierro eléctrico: 30 W, alambre de soldadura: 0.0310.039 in, pinzas, alicates diagonales.

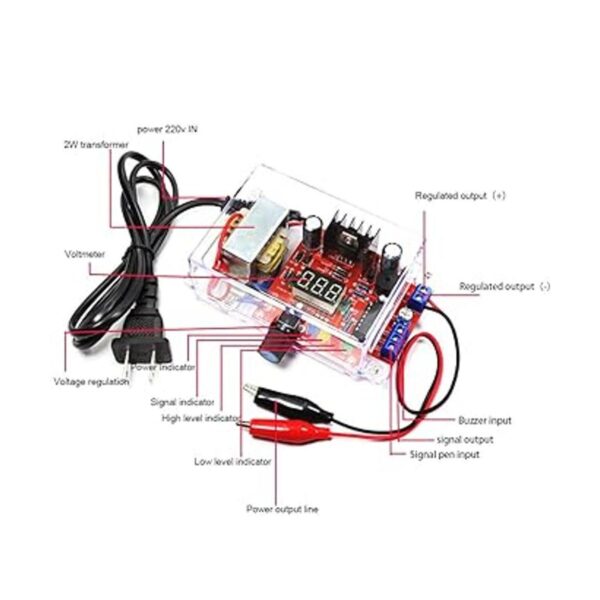

Parámetros del producto: potencia del transformador: 2 W, tamaño de la carcasa: 4.4 x 2.7 x 1.6 in, tamaño del PCB: 2.8 x 2.4 in, peso: 9.52 oz. LED azul: indicador de funcionamiento de energía. LED amarillo: indicador de señal. LED rojo: indicador de nivel lógico alto. LED verde: indicador de nivel lógico bajo.
Ajuste: 1. El voltaje no es ajustable. Comprueba si hay cortocircuito en la soldadura detrás del voltímetro. 2. El rango de voltaje ajustable es pequeño; comprueba si hay errores en la resistencia R1. Adecuado para circuitos inferiores a 200 mA. El producto contiene instrucciones y proporciona orientación técnica.
